Клапан (вентиль)
пристрій клапана та принципи його роботи
Клапан зворотний – це запірний вузол, в якому затвор рухається паралельно потоку рідини.

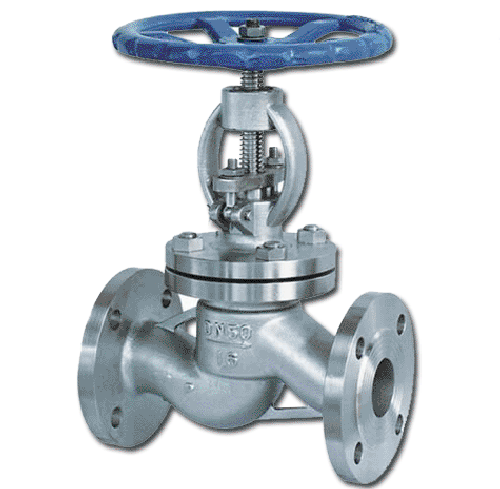

Сталевий клапан 15с65нж використовується там, де не годиться вентиль з іншого матеріалу, наприклад, чавуну – для відносно високих температури і тиску (відповідно, до 425 град С і 6,5 МПа). У харчовій промисловості використання високоякісної нержавіючої сталі обумовлено ще й необхідністю дотримання санітарно-гігієнічних вимог.
Найбільш широко поширені вентилі мають ДУ від 15 до 200 мм. Вироби з малими діаметрами зазвичай робляться під муфтове з’єднання, з великими – під фланцеве. За виконанням клапан може бути кутовим, прохідним, багатоходові або прямоточним.
Перші ставляться в місцях, де труба повертає. Другі – на прямих ділянках, де неприпустиме зниження інтенсивності потоку рідини. У них великі гідравлічний опір і власна маса. У третіх є три або чотири штуцера. Їх монтують для з’єднання різних робочих середовищ, з метою розрідження, дозування реагентів, нормалізації температури та іншого. Прямоточні – це прохідні, у яких спрямлено рух потоку всередині вентиля. Їх гідросопротівленіе менше, ніж прохідних.
При будь-якому варіанті, даний тип запірної арматури відрізняється високим ступенем герметичності, можливістю швидкого перекриття трубопроводу, невеликим ходом затвора і мінімальним керуючим зусиллям. Ще одна особливість вентиля – самоторможіння. Його можна залишити в будь-якому проміжному положенні, після чого воно збережеться протягом довгого часу. Ущільнення робляться зазвичай з среднетвердой кіслотощелочной гуми або фторопласту-4.
Як і інші типи запірної арматури, клапани випускаються різних моделей: з обігрівом, термозапорние, з кінцевими вимикачами і сигналізаторами положення затвора та інші.
Запірна арматура для харчової промисловості, зроблена зі сталі AISI або її вітчизняних аналогів, є на сьогоднішній день найбільш популярною. По надійності, функціональності та відповідності гігієнічним нормам вона значно випереджає аналоги, виконані з інших металів.
